AC400-3000KVA Resistiva Banco de Carga Indutiva

Parâmetro do sistema

Tensão/frequência de calibração

400V, 3 phase 4 wire 50Hz

Potência máxima de carga

Poder aparente: 3000KVA

Carga residual: 2400kW

Carga Indutiva: 1800KVAR

Resolução de Carga

Carga residual: 20 degraus 1kW,2kW,2kW,5kW,10kW,10kW,20kW,50kW,100kW,200kW,200kW,200kW,200kW,200kW,200kW,200kW,200kW,200kW,200kW,200kW

Carregamento Indutivo: 17 Passos

1KVAR,2 KVAR, 2KVAR, 5KVAR, 10KVAR, 10KVAR, 10KVAR, 200KVAR, 50KVAR, 100KVAR, 200KVAR, 200KVAR, 200KVAR, 200KVAR, 200KVAR,200KVAR,200KVAR,200KVAR

Factor de Energia

0.8(lag)

Carregar a Tolerância (cada passo)

LMR: 5%

Tolerância Da carga (global)

B4%3%

Fã &Tensão de controlo

AC externa 3 fase 4 linha, 380V/50Hz

Conexão de FIOs

Carregar Entrada bancária—barra de Cobre (acoplamento Estelar ”Y”)

Potência de controlo—Barra de conexão

Interface de comunicação

RS485 solarenga 12289; RS232

Isolamento

F

Classe de protecção máxima

IP54.

Ciclo de Tarefas

Contínuo

Refrigeração

Resfriamento aéreo forçado, por ventoinha Axial;Ar de Entrada horizontal, arrefecimento vertical DOS gases de escape

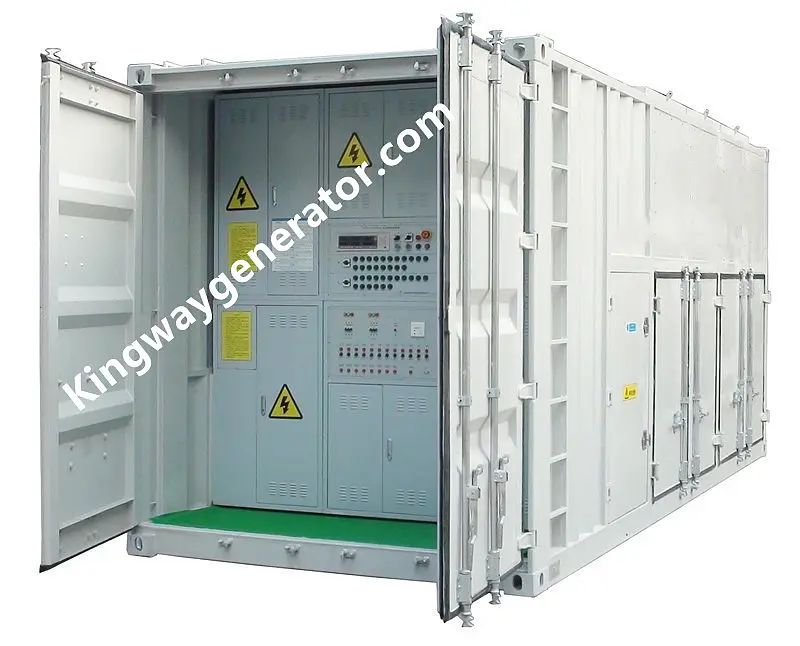

Anexo

Tipo de contentor: Josep 65292; com UMA escada, Entrada e saída de ar com porta de Malha e porta de protecção

Iluminação interna

Será fornecida iluminação interna adequada

Transportes

Hoisting, há UMA LonA de elevação EM CIMA do invólucro

Cor

RAL70 cinzento Ou conforme exigido

Dimensões

6058mm%2350mm-[2591mm)* 65288L.-W**H**65289mm;

Parâmetro Ambiente operacional

Local de trabalho

Fora!

Temperatura Ambiente

-10 Joserra 8451;, Josep 65374;+ 50

Humidade relativa

≤95%

Pressão atmosférica

Legendas e Sincronia:

Marcas DOS principais Componentes

Contactor

Schneider.

Fuso

Miro.

PLC.

Siemens.

Resistor de Permitir

Kingway.

Software de Processamento de Dados

Kingway.
